Adam-4520

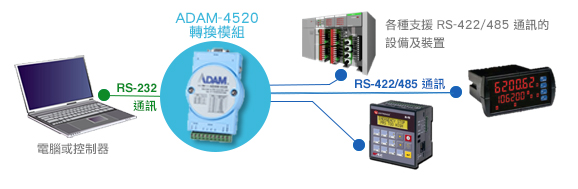

RS-232 和 RS-422/485 在工業自動化的應用中，是很常見的網路架構
透過加裝 ADAM-4520 (RS-232 轉 RS-422/485 模組)
可以讓你的電腦輕鬆連結各種支援 RS-422/485 通訊的設備及裝置

ADAM-4520 支援半雙工通訊，只需要兩條接線就可完成系統佈線

ADAM-4520 至今已賣出超過 100 萬個模組
透過累積超過 20 年的產業經驗
研華提供最高的產品可靠度，使用者可以放心使用

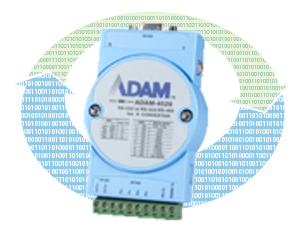

可以自動偵測 RS-485 資料流的方向，而改變溝通傳遞方向!! 不需要額外的 Handshaking 交握訊號

ADAM-4520 支援各種不同的 Baud Rate (通訊速度) 最高可支援至 115.2 kbps

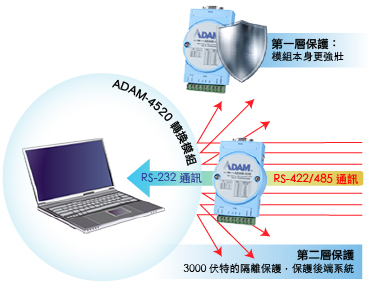

第一層保護：模組本身更強壯
ADAM-4520 在 RS-422/485 的通訊線路上，透過精心設計的保護元件，提供過電壓及過電流保護，讓模組本身更加強壯，不容易損壞。
保護能力提升後，可以延長模組的使用壽命，大幅度的降低系統的維護成本!!

第二層保護：3000 伏特的隔離保護，保護後端系統
即使外部訊號有大電壓灌入，只要不超過 3,000 VDC，只有模組本身會受損，但是遠端的監控系統 (如電腦或控制器) 由於隔離保護，不會受到損壞

-10 ~ 70 度的寬溫規格
即使在嚴酷的環境，也能正常的運作

同時提供 10 – 30 VDC 電源輸入範圍
滿足各種不同應用的現場需求!!

由左至右分別是
wall mount (背掛式)、DIN-rail mount (滑軌式) 及 stack mount (堆疊式)

通訊
輸入端通訊介面	RS-232
輸出端通訊介面	RS-422/485
通訊速率 (Communication Baud Rate)	1200 bps, 2400 bps, 4800 bps, 9600 bps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps, RTS control, RS-422
通訊距離 (Communication Distance)	1200 公尺
自動偵測 Data Flow 功能	支援
隔離保護 (Isolation Protection)	3000 VDC
使用環境
輸入端接頭 (Connector)	DB9 母頭 (Female) 接頭
輸出端接頭 (Connector)	10P 端子接頭 x 1 (可用螺絲鎖固)
電源輸入 (Power Input)	10 - 30 VDC
電源輸入反接保護 (Power Reversal Protection)	支援
功耗 (Power Consumption)	1.2 瓦特 (Watt) @ 24 VDC
尺寸 (Dimension)	70 x 122 x 30 mm
安裝方式 (Mounting)	Wall mount (背掛式), Din-Rail mount (滑軌式), Stack mount (堆疊式)
操作溫度 (Operating Temperature)	-10 ~ 70°C (14 ~ 158°F)
儲存溫度 (Storage Temperature)	-25 ~ 85°C (-13 ~ 185°F)
操作濕度 (Operating Humidity)	5 ~ 95% RH (non-condensing)
