| 通訊 |

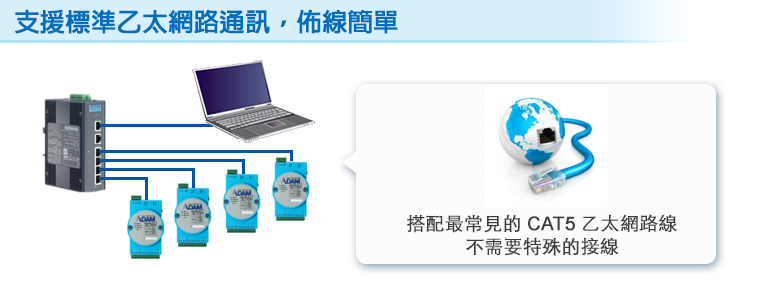

| 乙太網路孔 |
1 通道 (10/100 Base-TX) |

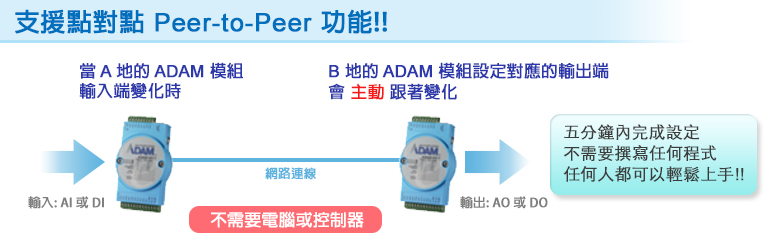

| 點對點功能 (Peer-to-Peer) |
支援 |

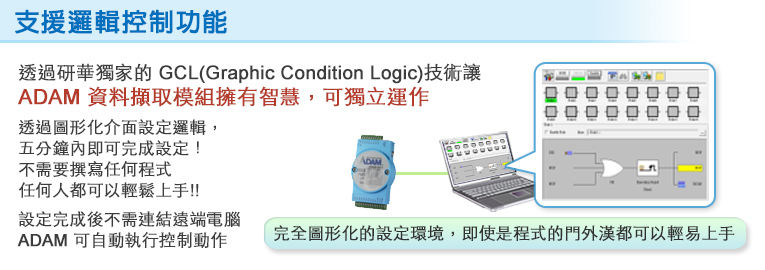

| 簡易邏輯控制功能 (GCL) |
支援 |

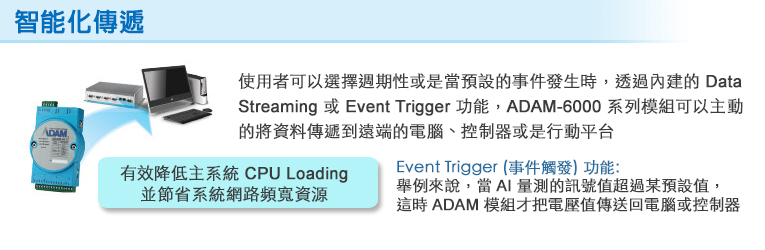

| 資料主動外傳功能 |
支援 |
| 支援的通訊協定 (Protocol) |

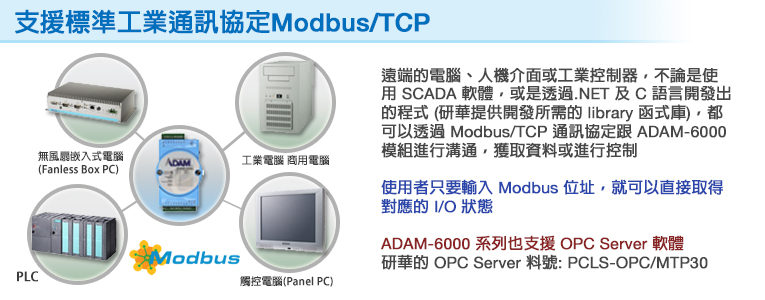

Modbus/TPC, TPC/IP, UDP, HTTP, DHCP |
| 軟體 |

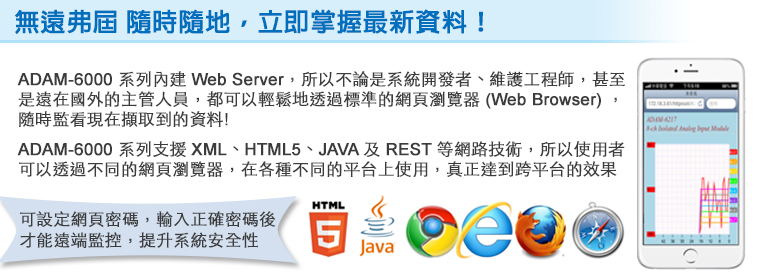

| 支援的網頁程式 (Web Language) |
XML, HTML 5, Java Script |
| 支援的程式語言 |
VB 及 C# |
| 搭配 OPC Server 軟體 |
支援 |
| 看門狗功能 (Watchdog) |
系統 (1.6 秒)，通訊 (可程式設定) |

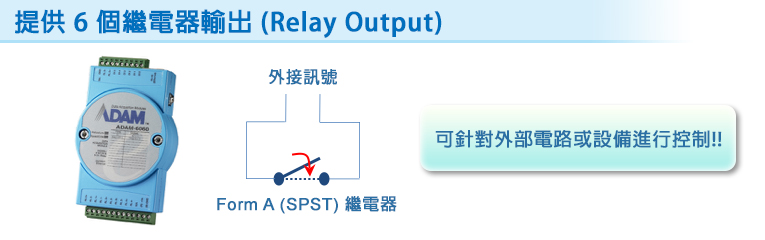

| 繼電器輸出 (Relay Output) |
| 繼電器輸出通道數量 |
6 |
| 繼電器輸出型態 |
Form A (SPST, Normally Open) |
| 繼電器輸出接點容量 (Contact Rating) |
0.5 A @ 120 VAC，1 A @ 30 VDC |
| 繼電器輸出絕緣阻抗 (Insulation resistance) |
最少 1 GΩ @ 500 VDC |
| 繼電器輸出切換時間 (Relay On/Off Time, Typical) |
Relay Off: 3 ms
Relay On: 7 ms |
| 繼電器輸出切換速度 (Operating Speed) |
最高可達 20 操作/分鐘 (有負載的情形下) |
| 繼電器輸出崩潰電壓 (Breakdown Voltage) |
500 VAC (50/60 Hz) |
| 繼電器輸出提供脈波輸出 (Pulse Output) |
支援 (輸出頻率: 最高 3 Hz) |

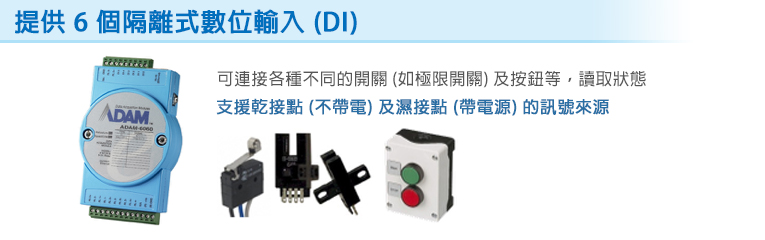

| 數位輸入 (Digital Input) |
| 數位輸入通道數量 |
6 |
| 數位輸入通道 LED 燈顯示輸入狀態 |
支援 |
| 數位輸入準位 (Input Level) |
乾接點:
低準位 (logic level 0): open
高準位 (logic level 1): close to GND
濕接點:
低準位 (logic level 0): 0 ~ 3 V
高準位 (logic level 1): 10 ~ 30 V |

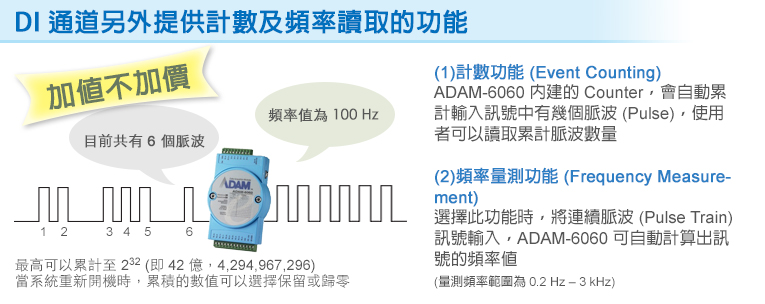

| 數位輸入提供計數器輸入功能 (Counter Input) |
Event Counting (事件記數)、Frequency Measurement (頻率量測) |
| 數位輸入提供計數器輸入規格 - 解析度 (Resolution) |
32-bit + 1-bit overflow |
| 數位輸入提供計數器輸入規格 - 輸入頻率 (Input Frequency) |
0.2 Hz ~ 3 KHz |
| 數位輸入提供計數器輸入 - 重開機時保持記數器數值 |
支援 |
| 數位輸入反接讀取功能 (Inverted DI Status) |
支援 |
| 使用環境 |
| 配線用端子接頭 (Connector) |
9P 端子接頭 x 1，13P 端子接頭 x 1 (可用螺絲鎖固) |
| 電源輸入 (Power Input) |
10 - 30 VDC |
| 電源輸入 LED 燈顯示上電狀態 |
支援 |
| 功耗 (Power Consumption) |
3 瓦特 (Watt) @ 24 VDC |
| 尺寸 (Dimension) |
70 x 122 x 27 mm |

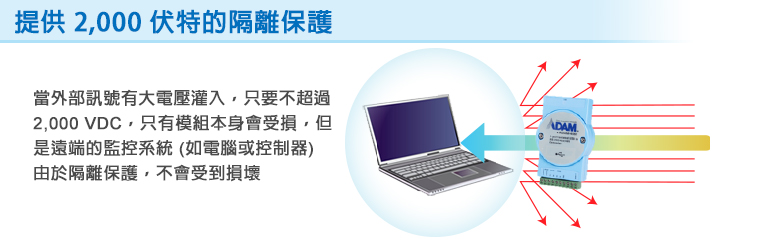

| 隔離保護 (Isolation Protection) |
2000 VDC |
| 電源反接保護 (Power Reversal) |
支援 |

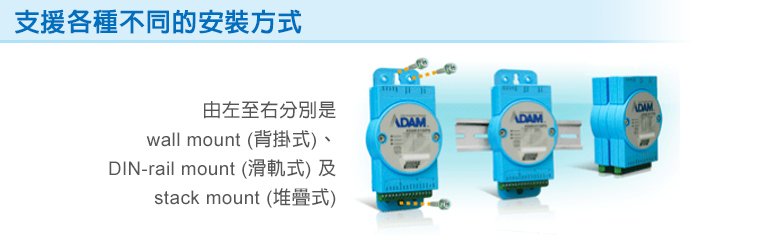

| 安裝方式 (Mounting) |
Wall mount (背掛式), Din-Rail mount (滑軌式), Stack mount (堆疊式) |
| 操作溫度 (Operating Temperature) |
-20 ~ 70°C (-4 ~ 158°F) |
| 儲存溫度 (Storage Temperature) |
-30 ~ 80°C (-22 ~ 176°F) |
| 操作濕度 (Operating Humidity) |
20 ~ 95% RH (non-condensing) |
| 儲存濕度 (Storage Humidity) |
0 ~ 95% RH (non-condensing) |
