研華至今賣出的遠端模組，已超過百萬顆! 1992 年就開始研發並
銷售遠端資料擷取模組，至今已經有超過 20 年的歷史。
|
 |
|
 |
|
 |
 |
 |
| ADAM-6217 的 8 個通道，可以分別設定為不同的輸入型態與輸入範圍。以往，針對不同的訊號類型，需要使用不同的資料擷取模組。透過 ADAM-6217 可以用一顆模組搞定。 |
|
|
 |

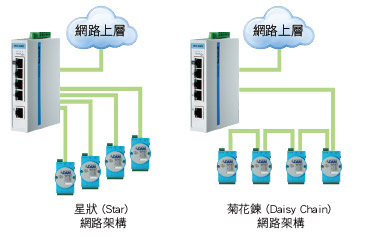

| ADAM-6217 上內建兩個 10/100Base-T 的網路孔，系統架設時使用者可以根據自己的需求，選擇用星狀或是菊花鍊的接線方式佈線。 |
|
 |
|
 |
 |
| 在同一個菊花鍊上，即使有一個或多個 ADAM-6217 模組故障，整個系統的通訊功能都還是可以正常運作，不會馬上中斷。(在模組故障後，系統可持續運作長達四天) |
|
|
 |
| ADAM-6217 內建 Web Server，所以不論是系統開發者、維護工程師，甚至是遠在國外的主管人員，都可以輕鬆地透過標準的網頁瀏覽器 (Web Browser) ，隨時監看現在擷取到的資料!支援 HTM5、Java Script 及 REST 等網路技術，所以使用者可以透過不同的網頁瀏覽器，在各種不同的平台上使用，真正達到跨平台的效果。 |
|
 |
|
 |
 |
| 當連接的感測器發生斷線時，由於 ADAM-6217 模組提供 Open Wiring Diagnostic 功能，可以立刻自動通知上層的應用軟體，讓使用者做出適當的後續處理。 |
|
|
 |
| 遠端的電腦或控制器，不論是使用 SCADA 軟體，或是透過 .NET 及 C 語言開發出的程式 (ADAM-6217 提供開發所需的 library 函式庫)，都可以透過 Modbus 通訊協定跟 ADAM-6217 進行溝通，獲得想要的資料。 |
 |
|
 |
|
|
 |
 |
| ADAM-6217 直接搭配最常見的 CAT5 乙太網路線，不需要特殊的接線。並提供 8 通道類比輸入 (AI channel) 可連接 8 個不同的訊號源，讀取感測器所產生的電壓或電流訊號，透過 ADAM-6217 上面 16-bit 的 ADC 轉換成使用者想量測的資料。 |
|
|
 |
| 透過內建的 Data Streaming 功能，ADAM-6217 可以週期性的自動將資料傳遞到遠端的電腦平台。 |
|
 |
|
| |
| 通訊 |
| 乙太網路孔 |
2 通道 (10/100 Base-TX) |
| 菊花鍊串接功能 |
支援，具備 Auto-byass protection
(串接的模組中如果某個模組故障，不影響其他模組的通訊功能) |
| 點對點功能 (Peer-to-Peer) |
支援 |
| 簡易邏輯控制功能 (GCL) |
支援 |
| 資料主動外傳功能 |
支援 |
| 支援的通訊協定 (Protocol) |
Modbus/TPC, TPC/IP, UDP, HTTP, DHCP |
| 軟體 |
| 支援的網頁程式 (Web Language) |
XML, HTML 5, Java Script |
| 支援的程式語言 |
VB 及 C# |
| 看門狗功能 (Watchdog) |
系統 (1.6 秒)，通訊 (可程式設定) |
| 類比輸入 |
| 類比輸入通道數量 |
8 (差動式, differential) |
| 類比輸入解析度 (Resolution) |
16-bit |
| 類比輸入取樣率 (Sampling Rate) |
10 sample / second (total) |
| 類比輸入可接受訊號型態 |
電壓、電流 |
| 類比輸入範圍 (Range) |
電壓: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V
電流: 0 ~ 20 mA, 4 ~ 20 mA, ±20 mA |
| 類比輸入精準度 (Accuracy) |
電壓: ±0.1% of FSR (在 25°C 溫度條件下)
電流: ±0.2% of FSR (在 25°C 溫度條件下) |
| 類比輸入阻抗 (Impedance) |
電壓輸入: > 10 MΩ
電流輸入: 120 Ω |
| 類比輸入共模電壓 (Common Mode) |
200 VDC |
| 類比輸入共模拒斥比 (CMR，於 50/60 Hz 條件下) |
92 dB |
| 類比輸入常模拒斥比 (NMR，於 50/60 Hz 條件下) |
67 dB |
| 類比輸入全幅偏移 (Span Drift) |
± 30 ppm/°C |
| 類比輸入零點偏移 (Zero Drift) |
± 6 µV/°C |
| 類比輸入過電壓保護 |
± 35 VDC |
| 使用環境 |
| 配線用端子接頭 |
5P 及 15P 端子接頭 (Screw Terminal Block) |
| 電源輸入 (Power Input) |
10 - 30 VDC |
| 功耗 (Power Consumption) |
3.5 Watt @ 24 VDC |
| 尺寸 (Dimension) |
70 x 122 x 27 mm |
| TVS/ESD 保護功能 |
支援 |
| 電源反接保護 (Power Reversal) |
支援 |
| 隔離保護 (Isolation Protection) |
2500 VDC |
| 安裝方式 (Mounting) |
Din-Rail mount, Stack (堆疊), Wall mount |
| 操作溫度 (Operating Temperature) |
-10 ~ 70°C (14 ~ 158°F) |
| 儲存溫度 (Storage Temperature) |
-20 ~ 80°C (-4 ~ 176°F) |
| 操作濕度 (Operating Humidity) |
20 ~ 95% RH (non-condensing) |
| 儲存濕度 (Storage Humidity) |
0 ~ 95% RH (non-condensing) |
